Инструкция по укладке каменно-полимерной плитки Art Stone Force

Инструкция по укладке напольного покрытия — каменно-полимерной плитки Art Stone Force.

Условия эксплуатации ламината SPC Art Stone Force

Применение на полах с подогревом

Ламинат SPC Art Stone Force совместим с системами водяных и кабельных электрических теплых полов при соблюдении рекомендаций производителя и нормативных документов (СП, СНиП, ВСН, ГОСТ). В случае противоречий между инструкцией и нормативными требованиями приоритет отдается инструкции.

Важно! Использование Art Stone Force на пленочных инфракрасных теплых полах допустимо только при условии, что нижележащие слои (теплоизоляция и подложка) соответствуют требованиям к несущей способности. Основание не должно быть "зыбким". Прогиб при нагрузке:

• В жилых зданиях: не более 2 мм при нагрузке 2 кН.

• В общественных и производственных зданиях: не более 2 мм при нагрузке 5 кН (согласно СП 29.13330.2011).

Основные нормативные документы:

• СП 29.13330.2011 (требования к стяжкам для теплых полов).

• СП 60.13330.2020 (требования к системам отопления, вентиляции и кондиционирования).

• ГОСТ Р 50571.25-2001 (требования к электроустановкам с электрообогреваемыми полами).

Методические рекомендации производителя

1. Температурный режим:
   Ламинат Art Stone Force, как и другие покрытия на основе термопластичных полимеров, расширяется под воздействием тепла. Температура поверхности пола не должна превышать 28 °C. Превышение этого значения может привести к неконтролируемым деформациям материала.

2. Встроенные трубы отопления:
   Температура поверхности пола в зоне нагревательных элементов может достигать 35 °C и выше. В таких случаях необходимо учитывать ограничение температуры для ламината — не более 28 °C.

3. Планирование укладки:
   Выбор напольного покрытия должен быть согласован до монтажа теплого пола. Все расчеты системы подогрева выполняются с учетом характеристик ламината.

4. Длина контура водяного пола:
   Длина контура в одном помещении не должна превышать 100 метров. В противном случае теплоноситель остывает, что приводит к неравномерному прогреву покрытия.

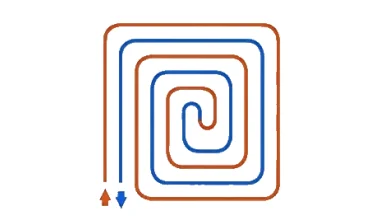

5. Укладка труб:
   Трубы водяного теплого пола укладываются в форме улитки (пара входящего и выходящего теплоносителя) для обеспечения равномерного прогрева.

6. Толщина стяжки:
   Оптимальная толщина монолитной стяжки с трубами водяного пола — от 7 до 10 см. Это обеспечивает равномерное распределение и отдачу тепла.

7. Запрет на подключение к центральному отоплению:
   Не допускается использование Art Stone Force на системах водяных теплых полов, подключенных к центральной системе отопления.

8. Автоматическое регулирование:
   Для предотвращения перегрева в межсезонье или при резких изменениях температуры необходимо установить автоматическую систему регулирования температуры теплоносителя.

9. Акт освидетельствования:
   После монтажа теплого пола составляется Акт освидетельствования скрытых работ.

10. Избегание локального перегрева:
    Не допускайте накопления тепла под коврами, низкой мебелью или другими предметами, ограничивающими теплообмен.

11. Неравномерный прогрев:
    Неравномерный нагрев покрытия вызывает деформации, что приводит к появлению щелей и расхождению замковых соединений.

12. Учет дополнительных источников тепла:
    При проектировании системы теплого пола учитывайте тепловой поток от других источников (бытовые приборы, солнечное излучение).

13. Охлаждение помещений с большими окнами:
    В помещениях с большой площадью остекления или ориентацией на солнечную сторону предусмотрите систему охлаждения (кондиционеры, тонированные стекла, зашторивание).

При пониженных температурах

Ламинат Art Stone Force не рекомендуется использовать на открытом воздухе или в неотапливаемых помещениях. При температуре ниже 15 °C материал теряет эластичность, становится хрупким и подвержен разрушению под механическими нагрузками. Усадка при понижении температуры может привести к расхождению замковых соединений.

В мокрых помещениях

Ламинат Art Stone Force не подходит для использования в мокрых зонах с интенсивным воздействием жидкостей. Он не является гидроизолирующим слоем и не обеспечивает длительную герметичность. Влага, проникающая через деформационные зазоры, ухудшает санитарно-гигиенические условия и может привести к повреждению основания.

Особенности материала:

• Основа ламината состоит из композиции ПВХ и карбоната кальция, которая обладает водопоглощением.

• При полном погружении в воду набухание материала может достигать 3,63% за 24 часа.

• Водостойкой является только лицевая поверхность, защищенная непроницаемой пленкой.

Подготовка напольного покрытия

Акклиматизация

После доставки на объект упаковки с плиткой Art Stone Force необходимо разместить на ровной поверхности горизонтально. Складывайте их в стопки не более 5 упаковок, оставляя между ними свободное пространство для циркуляции воздуха.
Плитка должна акклиматизироваться в помещении, где будет производиться укладка, не менее 48 часов или до достижения температуры окружающей среды. Оптимальная температура для акклиматизации и укладки:

• Минимальная: 18 °C.

• Максимальная: 27 °C.

Температура в помещении должна оставаться постоянной в течение 48 часов после укладки, с колебаниями не более 2 °C. Во избежание перегрева от солнечных лучей закройте окна, выходящие на солнечную сторону.

Неправильная акклиматизация может привести к деформации плитки из-за чрезмерного расширения или усадки.

Визуальный осмотр

Перед началом монтажа тщательно проверьте каждую плитку при хорошем освещении. Отбракуйте плитки с дефектами:

• Отклонения по геометрическим размерам или цвету.

• Сколы, повреждения, отслоения или вздутия верхнего слоя.

• Неровная или непрокрашенная фаска.

Плитки с дефектами подлежат замене за счет продавца. Использование поврежденного материала запрещено. О выявленных несоответствиях сообщите продавцу в письменной форме.
Плитка, использованная в укладке или имеющая признаки монтажа, считается принятой в употребление и не подлежит возврату или обмену согласно п. 1 статьи 25 ФЗ РФ о защите прав потребителей.

Особенности дизайна

Некоторые коллекции Art Stone Force имеют уникальные дизайнерские особенности:

• Имитация хаотичной разбежки плиток разного размера.

• Имитация разнотоновой древесины в пределах одной плитки.

• Имитация дефектов обработки (следы от механического воздействия).

• Имитация натуральных пороков древесины (сучки, трещины, заболонь).

Эти особенности не являются дефектами. Убедитесь, что визуальные эффекты вам нравятся еще на этапе выбора материала по образцам и фотографиям, и равномерно распределите рисунок по всей площади укладки.

Начало монтажа

Подвижность напольного покрытия

Плитка Art Stone Force укладывается плавающим способом без жесткого крепления к основанию. Это обеспечивает подвижность покрытия при тепловом расширении. Однако мебель и бытовая техника могут ограничивать эту подвижность.

Рекомендации по установке мебели:

• Передвижная мебель (диваны, столы, стулья) размещается поверх покрытия.

• Встраиваемая мебель (шкафы-купе, кухонные гарнитуры) устанавливается на стяжку. Плитка подводится к цоколю мебели. Для кухонных гарнитуров на ножках допускается заведение плитки под низ с устройством отверстий для ножек.

Деформационные зазоры

Для обеспечения подвижности покрытия предусмотрите деформационные зазоры:

• Минимальный зазор: 5 мм от края плитки до стены, труб или мебели.

• Увеличивайте зазор на 0,5 мм на каждый погонный метр, если длина укладки превышает 6 метров.

Пример расчета зазоров:

• До 6 метров: 5 мм с каждой стороны.

• 7 метров: 6,75 мм с каждой стороны.

• 10 метров: 7,5 мм с каждой стороны.

Зазоры закрываются плинтусами, галтелями или розеттами. Между помещениями оставляйте расширительные швы шириной 10 мм, которые закрываются порожками. Полость швов и зазоров не должна заполняться.

Оценка основания

Ровность

Основание должно быть ровным и гладким. Перепады не должны превышать 2 мм на 2 метра (согласно СП 71.13330.2017). Неровности могут привести к провисанию плитки, деформации покрытия и повреждению замковых соединений.

Трещины, сколы, наплывы и бугры считаются дефектами, если они превышают допустимые нормы. Ширина раскрытия трещин в бетонных стяжках не должна превышать 0,4 мм (согласно DIN 1045).

Влажность

Влажность основания указывает на его незрелость. Укладка на влажное основание может привести к разрушению покрытия, появлению пятен и плесени.

Допустимая влажность основания:

• Без подогрева: ≤ 2%.

• С подогревом: ≤ 1,8%.

• Ангидридные стяжки: ≤ 0,5%.

• Ангидридные стяжки с подогревом: ≤ 0,3%.

Пароизоляция

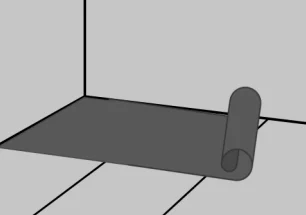

Между основанием и плиткой укладывается пароизоляционная пленка (толщиной не менее 75 мкм). Пленка должна покрывать всю площадь пола и заходить на стены на 10–20 мм.

Несущая способность

Основание должно выдерживать нагрузку:

• 2 кН в жилых зданиях.

• 5 кН в общественных и производственных зданиях.

Прогиб при нагрузке не должен превышать 2 мм.

Чистота

Основание должно быть чистым и обеспыленным перед укладкой.

Использование подложки

Подложка обязательна для укладки Art Stone Force. Рекомендуется использовать подложку торговой марки ART EAST или аналогичную, соответствующую следующим характеристикам:

• Материал: EVA (этиленвинилацетат) или IXPE (сшитый вспененный полиэтилен).

• Толщина: 1–1,5 мм.

• Плотность: не менее 100 кг/м³.

Последовательность укладки

Подготовка

1. Завершите все строительные и отделочные работы.

2. Убедитесь, что температура и влажность в помещении соответствуют требованиям.

3. Разложите пароизоляционную пленку и подложку, склеивая стыки строительным скотчем.

Укладка плитки

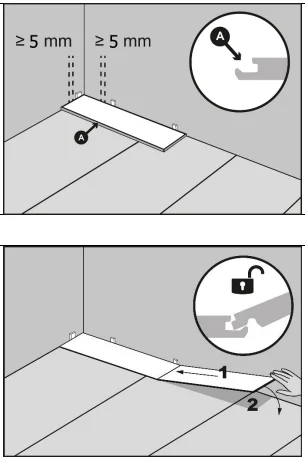

1. Начните укладку с угла комнаты, где плитка прилегает шипами к стене.

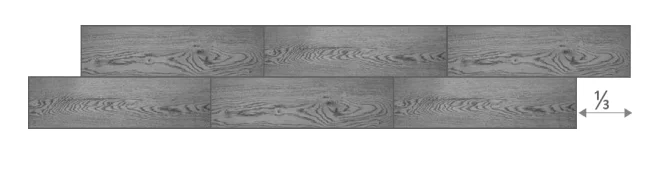

2. Укладывайте плитки "в разбежку" с отступом не менее ⅓ и не более ¾ длины.

3. Соединяйте плитки по принципу "шип-в-паз", поднимая их на 20° для защелкивания замка.

4. Используйте клинья для обеспечения расширительных зазоров.

Завершение монтажа

1. Удалите распорки после укладки.

2. Установите плинтуса или торцевые планки, закрепив их к стене, а не к полу.

3. Закройте расширительные зазоры.

Следуя этой инструкции, вы обеспечите качественную и долговечную укладку каменно-полимерной плитки Art Stone Force.
